HERRAMIENTAS DE SUJECIÓN

¿QUE SON LAS HERRAMIENTAS DE SUJECIÓN?

Como su nombre lo indica permite sujetar piezas ya sea aun banco de trabajo, a la mesa de una maquina o a otra pieza. Son de formas muy variadas, pero la mayoría posee unas mordazas dentadas para que las piezas una vez sujetas no puedan resbalar.

Son aquellas que facilitan una tarea mecánica en la cual se requiere la aplicación de una energía, en este caso la fuerza física que ejerce el hombre en esta.

Como su nombre lo dice "sujeción" permiten sujetar, coger o sostener con firmeza piezas de manera que estas no se muevan, se caigan o se escapen, como por ejemplo un banco de trabajo, a la mesa de una maquina u otra pieza.

Las herramientas de sujeción se emplean en diferentes disciplinas o modalidades como en la cirugía (ej: pinzas), y la mecánica.

TIPOS O CATEGORIAS

Existen 3 tipos o categorías de herramientas de sujeción en las cuales encontramos herramientas con formas muy variadas donde la mayoría posee unas mordazas dentadas para que las piezas una vez sujetadas no puedan resbalar.

Herramientas de Sujeción I

-Gato o Sargento:

Es una herramienta que permite sujetar cualquier tipo de pieza al banco de trabajo o mantener dos piezas unidas, por ejemplo, cuando están encoladas. Sus extremos o mandíbulas permiten ejercer una presión sobre la pieza que se introduce entre sus bocas, gracias al tomillo del que va provisto.

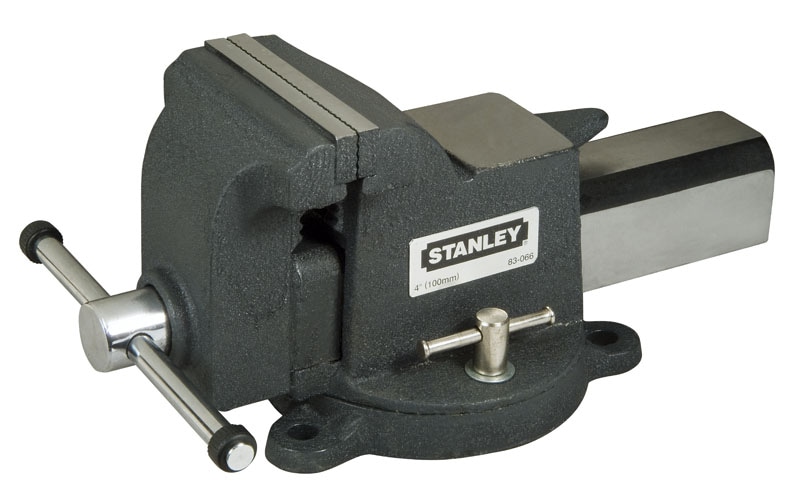

-Tornillo de Banco:

El tornillo de banco es un instrumento que sirve para inmovilizar las piezas sobre el banco de trabajo. Está formado por dos bocas, una fija y otra desplazable mediante un eje roscado. Los tornillos de banco se caracterizan por la medida de las mordazas, la forma de las guías, la longitud de las bocas y el tipo de base, fija o móvil. Se sujetan a la mesa de trabajo mediante tornillos y tuercas o con otra mordaza, como está dibujado en la figura.

-Tornillo G :

Es un tipo de máquina económica que puede remachar diferentes remaches por montar diferentes moldes, como tachón hueco, agujero, botón de cuatro partes, botón clipado, tachón colisión, etc.

-Pinza:

Es un tipo de maquina simple cuyos extremos se aproximan para sujetar algo. Mecanismo de palancas simples, que pueden ser accionadas manualmente o con mecanismos hidráulicos, neumáticos o eléctricos. Existen pinzas para diferentes usos: corte, sujeción, prensa.

-Mordaza:

Es una herramienta que mediante un mecanismo de husillo o de otro tipo permite sujetar por fricción una pieza presionándola en forma continua. Se utiliza en procesos de fabricación y reparación. En varios tipos de máquinas herramienta de mecanizado, como fresadoras o taladradoras, vienen incorporadas, aunque también pueden ir fijas a un banco de trabajo (en este caso se denominan tornillo de banco). Otro tipo de mordaza son las galteras de apriete.

Herramientas de Sujeción II

-Alicate Universal:

Es una herramienta para el trabajo manual. Se compone de dos piezas de metal, conectadas de una manera similar a las tijeras, formando una especie de pinzas se utilizan para manipular el objeto para sostenerlo como si fuera una mordaza, doblarlo, cortarlo o pelarlo en el caso de cables eléctricos. El interior de la cabeza es aplanado y tiene una textura superficial rugosa, antideslizante. La cabeza tiene un agujero ovalado y un cortador de cable, a menudo utilizado para pelar cables eléctricos. El mango suele estar cubierto con plástico u otro material aislante con una forma confortable en la mano.

-Alicate Planos (Punta recta):

Es una herramienta que tiene la boca cuadrada, ligeramente estriada en su interior y con los brazos algo encorvados que sirven para doblar alambre, sujetar pequeñas piezas, etc.

-Punta Redonda:

Se diferencian únicamente de los anteriores por terminar en dos piezas cilíndricas o cónicas y se emplean especialmente para doblar alambres en forma de anillo y también para hacer cadenas.

-Punta Curva (pico de cigüeña):

Es una herramienta que sirve para dar forma a un alambre con el cual se este trabajando, se les dice pico de cigüeña puesto que es muy parecido al pico de este animal.

Herramientas de Sujeción III

-Mordaza grip:

Es una herramienta que a un lado del mango está provisto de un perno que sirve para fijar la separación entre sus mordazas. Del otro lado de la agarradera se incluye regularmente una palanca para hacer presión sobre ambas empuñaduras y desenganchar los alicates.

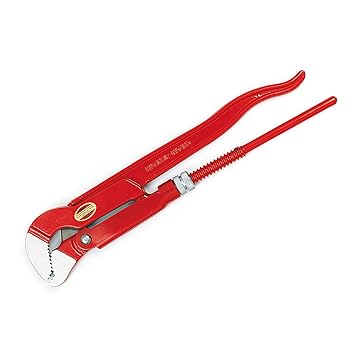

-Llave sueca:

Es una herramienta con mordaza móvil o ajustable normalmente en "S" y estriada, de forma que garantiza el agarre en varios puntos de contacto y se adapta en tamaño para facilitarnos el trabajo de ajuste, apretar o aflojar especialmente tubos y tuberías en una amplia gama de tamaños.

-Tenaza Ajustable:

Es una herramienta de bocas anchas con gran capacidad para trabajos duros en garajes, talleres mecánicos etc.

Herramienta ligera y gran potencia de apriete.

-Stilson:

La llave Stillson, llamada también de grifa, es una herramienta manual que es utilizada para ajustar o aflojar piezas de diferentes dimensiones, tales como tornillos, tuercas, tubos, cañerías, etc.

¿COMO SE DEBEN USAR?

1. Al sujetar piezas o materiales frágiles, no debes apretar demasiado las mordazas, ya que podrían deformarse o romperse.

2. Cuando el material a sujetar es blando, coloca unas chapas que se llaman mordientes, en forma de escuadra, sobre las mordazas para evitar que se marque o deteriore la pieza sujeta.

3. Los tornillos de banco deben fijarse a un banco de trabajo.

4. La apertura y el cierre del tornillo se realizan mediante el giro de una manivela que nos permite sujetar con más fuerza las piezas haciendo palanca.

5. La posición óptima del tornillo está aproximadamente a la altura de tu codo, y esto te permitirá trabajar con más comodidad.

6. Tienes que mantener las herramientas de sujeción limpias y engrasadas para que no se oxiden.

7. Una vez finalizado el trabajo que estés realizando, no dejes las mordazas apretadas, porque podemos desgastar sus estrías.

MEDIDAS DE PREVENCION

1. No desenrosque el tornillo de banco hasta el final, ya que se podría caer y producir un accidente.

2. Procure que las mordazas no se aflojen mientras está trabajando porque se podría caer la pieza y golpearse.

3. Cuando se están utilizando sargentos de gran tamaño, debe procurar fijarlos bien para evitar que caigan al suelo, con el consiguiente peligro para los pies.

4. No coloque nunca los dedos entre las mordazas.

5. No utilizar el martillo o maza si el mango esta rajado, aunque se haya reforzado con una ligadura.

6. No se debe usar una llave con fisuras o que esté en mal estado.

7. No utilizar el destornillador con el mango agrietado o suelto.
